ECC-память в обычном ПК: что она исправляет, почему DDR5 не стала ECC автоматически и кому это действительно нужно

Ошибка памяти не обязана приводить к синему экрану

Когда оперативная память работает нестабильно, первым делом вспоминают зависания, перезагрузки и ошибки приложений. Это самый заметный сценарий, но с точки зрения сохранности данных он не самый неприятный. Отдельный бит может изменить состояние без немедленного падения программы. Если поврежденное значение используется в вычислении или записывается на накопитель, ошибка способна уйти дальше по цепочке.

DRAM хранит информацию в виде электрического заряда в огромном количестве ячеек. Контроллер постоянно читает, записывает и обновляет эти данные. Физическая ячейка не является абсолютно надежным хранилищем. Ошибки вызывают дефекты самого чипа, проблемы с сигналом, деградация оборудования, пограничные режимы напряжения и частоты, нарушение таймингов и другие аппаратные причины.

Существует популярное объяснение, согласно которому случайные инверсии битов в основном вызываются космическим излучением. Такая причина физически возможна, но сводить к ней все ошибки памяти нельзя. В известном полевом исследовании Google, охватившем миллионы DIMM-дней серверной эксплуатации, исследователи обнаружили, что значительная часть наблюдавшихся отказов имела устойчивый аппаратный характер. Более свежая работа 2024 года на двух HPC-системах также не обнаружила статистически значимого влияния космических лучей на зарегистрированные ошибки DRAM.

Для владельца компьютера причина конкретной ошибки обычно вторична. Значение имеет другое: без дополнительного контроля система может получить неверные данные и не понять, что с ними что-то произошло.

Как ECC обнаруживает испорченный бит

ECC расшифровывается как Error Correction Code. Вместе с полезными данными система хранит дополнительные контрольные биты. При записи контроллер памяти рассчитывает код для исходного блока данных, а при чтении выполняет расчет снова и сравнивает результат.

Типичная системная ECC-память использует схемы класса SEC-DED: Single Error Correction, Double Error Detection. Такая схема способна исправить одиночную ошибку в защищаемом кодовом слове и обнаружить определенные двойные ошибки. Конкретная реализация зависит от платформы, поэтому формулировку SEC-DED нельзя автоматически переносить на любой существующий механизм ECC.

При корректируемой ошибке система получает правильные данные вместо поврежденных. Сам факт коррекции при этом может быть зарегистрирован аппаратурой и операционной системой. Это важное отличие от ситуации, когда неисправность остается полностью невидимой.

Если корректируемые ошибки начинают регулярно повторяться на одной странице памяти или одном DIMM, это уже диагностический сигнал. Серверная инфраструктура использует такую статистику для профилактической замены модулей. Windows также имеет механизм Predictive Failure Analysis для ECC-памяти: WHEA может отслеживать повторяющиеся исправленные ошибки и пытаться вывести проблемную страницу физической памяти из использования.

Фото: Thryduulf

DDR5 действительно содержит ECC, но это другой ECC

Путаница стала особенно заметной после выхода DDR5. В характеристики обычных потребительских модулей начали попадать слова On-Die ECC. Отсюда возникло логичное на первый взгляд заключение: раз ECC встроена в DDR5, покупать отдельную ECC-память больше не требуется.

Это неверно.

On-Die ECC находится внутри самих микросхем DRAM. Micron описывает схему DDR5 следующим образом: на каждые 128 бит данных внутри чипа используются 8 дополнительных битов кода. При чтении микросхема способна исправить одиночную ошибку внутри своего массива до передачи данных наружу. Подробная схема приведена в документации Micron по новым возможностям DDR5.

Задача механизма связана в том числе с ростом плотности DRAM. По мере уменьшения физических элементов массива становится сложнее сохранять требуемую надежность каждой отдельной ячейки. Внутренняя коррекция позволяет чипу самостоятельно компенсировать часть ошибок.

Но защищаемая область заканчивается внутри микросхемы. Обычная DDR5 с On-Die ECC не создает сквозной контроль данных между контроллером памяти процессора и модулем. Ошибка может возникнуть уже после внутренней проверки, например на другом участке тракта передачи.

Поэтому производители памяти прямо разделяют эти понятия. Обычный DDR5 UDIMM остается non-ECC UDIMM, даже если каждая микросхема на нем содержит On-Die ECC.

Почему внутренний ECC нельзя считать полноценной защитой данных

Разница лучше видна, если проследить путь одного блока данных. Процессор передает информацию контроллеру памяти, далее сигнал проходит через физический интерфейс, контакты процессора и платы, дорожки материнской платы, разъем DIMM, дорожки самого модуля и только затем попадает внутрь DRAM.

On-Die ECC контролирует внутренний массив конкретной микросхемы. Если ошибка появилась на участке до нее или после нее, встроенный механизм чипа не обеспечивает эквивалентную системной ECC защиту всего пути.

Side-band ECC работает на другом уровне. Контроллер памяти формирует дополнительную информацию для пользовательских данных, а ECC-модуль имеет необходимую дополнительную ширину для ее хранения и передачи. При чтении контроллер получает данные вместе с контрольным кодом и может определить нарушение целостности.

Именно поэтому в серверных DDR5 одновременно присутствуют оба механизма. On-Die ECC защищает внутреннюю работу DRAM, системная ECC контролирует более широкий тракт. Они дополняют друг друга.

Производитель памяти ATP в своем техническом разборе DDR5 формулирует различие еще жестче: On-Die ECC улучшает надежность отдельного кристалла, тогда как DIMM-wide ECC предназначена для сквозной целостности данных. Техническое описание двух механизмов доступно в материале ATP о DDR5 ECC.

Почему на DDR5 ECC стало сложнее смотреть по количеству микросхем

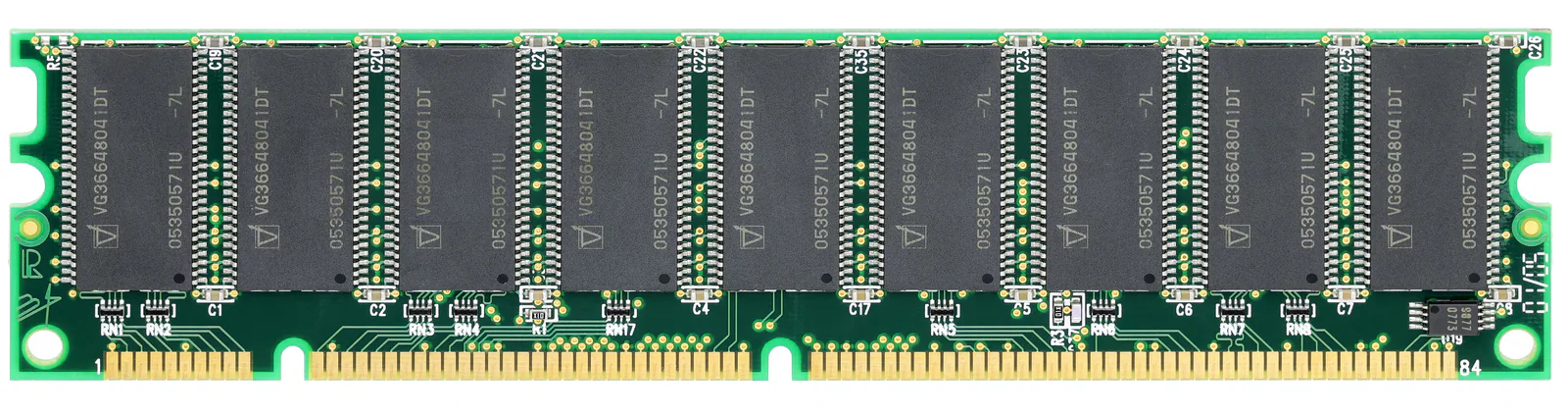

У старой памяти существовал бытовой способ отличать многие ECC UDIMM: на модуле часто было девять микросхем вместо восьми, потому что дополнительный чип хранил контрольные биты. Иногда этот признак работает и сейчас, но для современной DDR5 он уже слишком груб.

DDR5 изменила архитектуру модулей и разделила обычную 64-битную ширину на два независимых 32-битных подканала. У серверных RDIMM для ECC добавляются дополнительные биты на каждый подканал. Конкретное количество корпусов DRAM зависит от организации чипов, рангов, емкости и конструкции модуля.

Гораздо надежнее смотреть обозначение производителя и полную спецификацию. В описании должны прямо присутствовать ECC UDIMM, ECC SODIMM, RDIMM или другой соответствующий тип. Надпись On-Die ECC в перечне возможностей DDR5 ничего не говорит о наличии системной коррекции.

Фото: Padgriffin

ECC и RDIMM тоже не являются одним и тем же

Еще одна распространенная путаница: ECC-память часто называют серверной, а серверную память автоматически называют Registered. Эти свойства связаны, но обозначают разные вещи.

ECC говорит о коррекции ошибок. Registered относится к электрической архитектуре модуля. RDIMM содержит регистр, который уменьшает электрическую нагрузку на контроллер памяти и помогает платформе работать с большим количеством микросхем и модулей. Это особенно важно в многоканальных серверных системах с большим объемом RAM.

Существуют ECC UDIMM без регистра. Именно такие модули интересны владельцам части рабочих станций, небольших серверов, NAS и некоторых обычных настольных платформ. По конструкции они ближе к привычной настольной памяти.

С DDR5 различие стало еще очевиднее физически. Kingston указывает, что DDR5 UDIMM и DDR5 RDIMM имеют разные положения ключа в разъеме. RDIMM нельзя установить в обычный слот, рассчитанный на UDIMM. Подробное описание форм-факторов и внутренней архитектуры есть в обзоре стандарта DDR5 от Kingston.

Поэтому покупка дешевого серверного RDIMM с вторичного рынка для обычной платы AM5 не является способом недорого получить ECC. Платформа должна поддерживать именно соответствующий тип модулей.

Для работы ECC недостаточно купить подходящую планку

Коррекция ошибок является функцией всей платформы. ECC UDIMM может физически подходить к материнской плате и даже позволять компьютеру загрузиться, но это еще не доказывает, что ошибки действительно корректируются.

Поддержка нужна со стороны контроллера памяти процессора. Она должна быть реализована материнской платой и включена в BIOS или UEFI. Прошивка должна корректно настроить механизм и передать операционной системе сведения об ошибках.

У Intel это хорошо видно по официальным спецификациям процессоров. Компания отдельно указывает параметр ECC Memory Supported и предупреждает, что одной поддержки процессора недостаточно, требуется совместимый чипсет. В современных семействах есть как модели с ECC, так и модели без нее.

У AMD ситуация зависит от конкретного процессора и платы. Например, для Ryzen 5 PRO 9655 компания прямо указывает ECC Support: Yes, Requires mobo support. Некоторые платы AM5 одновременно заявляют работу с ECC и non-ECC unbuffered DDR5. Это уже позволяет строить систему с ECC UDIMM без перехода на традиционную серверную платформу.

Но переносить поддержку с одного Ryzen на весь сокет AM5 нельзя. У отдельных мобильных и настольных моделей параметры отличаются. Проверять приходится конкретный CPU, конкретную плату и желательно список протестированной памяти.

Запись ECC в характеристиках платы надо читать полностью

На странице материнской платы могут одновременно находиться фразы ECC, non-ECC и On-Die ECC. Если читать только результаты поиска или сокращенную карточку магазина, легко сделать неправильный вывод.

Хороший пример дает спецификация некоторых современных плат ASUS B650. Производитель отдельно пишет о поддержке ECC и non-ECC unbuffered DIMM, а следующей строкой уточняет, что non-ECC DDR5 поддерживает On-Die ECC. Это две разные возможности одной платы.

Первая означает возможность работы с настоящими ECC UDIMM при подходящем процессоре. Вторая сообщает лишь стандартное свойство обычных DDR5-чипов.

На другой плате производитель может разрешать установку ECC UDIMM, но использовать их в non-ECC режиме. В таком случае дополнительные контрольные возможности модуля не дают ожидаемой защиты. Формулировки вроде "ECC memory compatible" без уточнения режима следует проверять по руководству.

Для домашнего сервера или рабочей станции полезнее искать прямое указание ECC Mode, ECC Support или ECC UDIMM support и подтверждение со стороны процессора. Если производитель публикует QVL с конкретными ECC-модулями, риск несовместимости дополнительно снижается.

Как операционная система узнает об исправленной ошибке

Полноценная ECC ценна тем, что ошибка не обязательно остается скрытой внутри памяти. Контроллер может сообщить о событии системе.

В Linux для этого существует подсистема EDAC, Error Detection And Correction. Драйверы контроллеров памяти регистрируют исправленные и неисправимые ошибки, а пользовательские инструменты способны собирать эту статистику. В документации ядра отдельно определены corrected error и uncorrected error.

Исправленная единичная ошибка сама по себе еще не означает немедленный отказ DIMM. Если счетчик начинает регулярно расти, особенно по одному физическому адресу или каналу, это уже повод проверять модуль, настройки и платформу.

Windows использует WHEA, Windows Hardware Error Architecture. Для ECC предусмотрена Predictive Failure Analysis. При повторяющихся ошибках одной страницы памяти WHEA может накапливать статистику и попытаться вывести эту страницу из дальнейшего использования. Описание механизма есть в документации Microsoft по PFA для ECC memory.

Отсутствие сообщений в обычном интерфейсе Windows не подтверждает, что ECC выключена. Как именно аппаратные события доступны пользователю, зависит от прошивки, драйверов, WHEA и самой реализации платформы.

Почему MemTest86 не заменяет ECC

Тест памяти и аппаратная коррекция решают разные задачи. MemTest86, TestMem5, HCI MemTest и похожие программы пытаются обнаружить ошибки путем записи тестовых шаблонов и проверки результата. Это диагностический процесс, который запускается определенное время.

ECC работает постоянно во время обычной эксплуатации.

Если нестабильность проявляется только раз в несколько недель, часовой тест памяти может ее не встретить. То же относится к неисправности, возникающей при определенной температуре, редкой комбинации доступа или постепенной деградации.

С другой стороны, ECC не делает плохую память хорошей. Регулярные исправленные ошибки нельзя воспринимать как нормальный режим, при котором модуль можно бесконечно использовать. Коррекция дает системе возможность пережить часть отказов и сигнализирует о проблеме, но неисправный DIMM все равно требует диагностики и, возможно, замены.

Для разогнанной памяти ECC тоже не является страховкой от любых настроек. Если контроллер, шина или память работают далеко за пределами стабильности, ошибки могут стать множественными и выйти за корректирующие возможности схемы. Система начнет получать некорректируемые ошибки либо потеряет стабильность еще раньше на другом участке тракта.

Может ли обычный разгон DDR5 создавать тихое повреждение данных

Да, принципиально такая ситуация возможна. Нестабильная память не обязана немедленно вызвать падение приложения. Тест может обнаружить единичное несовпадение только спустя длительное время, а при обычной работе похожая ошибка способна изменить пользовательские данные.

Именно поэтому стабильность EXPO и XMP нельзя оценивать по факту загрузки Windows и прохождению игры. Высокая частота памяти увеличивает требования к контроллеру, трассировке платы, самим модулям и напряжениям. Особенно сложной становится конфигурация с четырьмя DIMM.

Это хорошо видно даже в официальных спецификациях процессоров. Для современных Ryzen поддерживаемая стандартная частота при четырех модулях может быть существенно ниже, чем с двумя. Значения EXPO выше официальной спецификации остаются разгоном независимо от того, насколько распространен соответствующий профиль.

ECC способна добавить защиту рабочей станции от некоторых ошибок памяти, но лучший режим для критичных расчетов все равно начинается со стабильных настроек. Если приоритетом является надежность, экстремальный разгон RAM противоречит самой цели установки ECC.

От чего ECC не защищает

ECC не является универсальным механизмом целостности компьютера. Она работает только внутри того контура, который покрывает конкретная реализация.

Повреждение файла может произойти уже после памяти, например из-за ошибки накопителя, контроллера, программного сбоя или неправильной записи. ECC RAM этого не исправит. Для накопителей существуют собственные коды коррекции, контрольные суммы и механизмы защиты.

ECC также не заменяет контрольные суммы файловой системы. ZFS, Btrfs и некоторые системы хранения способны проверять данные уже на уровне блоков. При наличии резервной копии или избыточности они в определенных сценариях могут восстановить поврежденные данные.

Не заменяет ECC и резервное копирование. Если пользователь удалил каталог, вредоносная программа зашифровала файлы или накопитель физически вышел из строя, исправная оперативная память ничем не поможет.

Для надежной рабочей станции эти уровни складываются. ECC уменьшает вероятность незаметной ошибки в RAM, файловая система может обнаруживать повреждение уже сохраненных блоков, а резервная копия дает источник восстановления.

Нужна ли ECC для ZFS

Вокруг ZFS много лет существует утверждение, что этой файловой системе ECC нужна обязательно. Формально это неверно. ZFS работает и на компьютерах с обычной RAM.

Но характер ее работы делает надежность памяти особенно желательной. ZFS рассчитывает контрольные суммы и активно использует память при работе с данными и метаданными. Ошибка RAM может появиться до того, как корректные данные будут записаны на диск или во время обработки информации.

Это не специфический дефект ZFS. Любая файловая система и любое приложение работают через оперативную память. Базы данных, архиваторы, системы резервного копирования и видеоредакторы сталкиваются с тем же фундаментальным риском.

Связка ZFS и ECC популярна потому, что сервер хранения обычно строят именно ради целостности данных. Экономить на контроле памяти в машине, предназначенной для многолетнего хранения файлов, трудно согласовать с этой целью.

При этом ZFS с ECC и без резервной копии все равно остается системой без полноценной защиты от удаления, пожара, кражи или серьезного аппаратного отказа. ECC закрывает только одну категорию риска.

Когда ECC имеет практический смысл дома

Для игрового компьютера с файлами, которые можно скачать заново, польза ECC ограничена. Вероятность конкретной ошибки трудно оценить для одного ПК, а цена платформы и памяти может оказаться выше.

Ситуация меняется, когда компьютер выполняет работу, результат которой имеет стоимость. Многочасовой рендер, расчет, компиляция большого проекта, научная обработка данных или длительная виртуальная машина чувствительнее к незаметным аппаратным ошибкам. Исправление одного поврежденного бита может стоить дешевле повторного вычисления или поиска причины неверного результата.

Еще очевиднее сценарий домашнего сервера. NAS, сервер резервного копирования, хост виртуальных машин или домашняя лаборатория работают сутками и постоянно держат данные в памяти. Там ECC дает еще одно преимущество: исправленные ошибки можно использовать как ранний индикатор деградации модуля.

Наконец, ECC интересна рабочей станции с большим объемом RAM. Чем больше памяти установлено и чем дольше она находится под нагрузкой, тем больше операций проходит через DRAM. Это не позволяет вывести простую формулу вероятности ошибки, но увеличивает цену возможного сбоя.

Почему старые цифры об ошибках памяти нельзя переносить на домашний ПК

В обсуждениях ECC часто приводят впечатляющую статистику из исследования Google 2009 года. В серверном парке того времени ошибки в течение года наблюдались более чем у 8% DIMM. Работа была крупной и остается важным источником по полевому поведению DRAM.

Использовать эти 8% как вероятность ошибки современной DDR5 в домашнем ПК нельзя. Исследование проводилось на другом поколении памяти, другом оборудовании, в серверной среде и при другом режиме эксплуатации. Даже авторы анализировали зависимость от технологии, плотности, возраста и нагрузки.

Его главный полезный вывод сейчас заключается не в конкретном проценте. Полевые ошибки памяти существуют, и значительная часть наблюдавшихся отказов была связана с повторяемыми аппаратными проблемами, а не исключительно с редкими внешними событиями.

Современная DRAM изменилась, появился On-Die ECC, изменились плотность и внутренние механизмы коррекции. При этом серверная индустрия не отказалась от системной ECC после появления DDR5. Напротив, оба уровня защиты используются вместе.

Есть ли у ECC заметная потеря производительности

Сам механизм кодирования добавляет работу контроллеру и увеличивает объем передаваемой контрольной информации, но в нормальной современной платформе ECC не означает заметного падения скорости уровня десятков процентов.

Сравнивать производительность ECC и non-ECC по разным комплектам памяти сложно. Модули могут иметь разные частоты, тайминги, ранги и ограничения платформы. Серверные RDIMM вообще нельзя напрямую сопоставлять с игровыми UDIMM как два варианта одной и той же конфигурации.

Для настольной системы с ECC UDIMM более заметным ограничением часто становится не сам код коррекции, а выбор модулей. ECC UDIMM реже выпускаются с экстремальными профилями разгона и декоративными радиаторами. Их задача другая: соответствовать стандартным режимам и обеспечивать предсказуемую работу.

Если рабочая программа в основном ограничена процессором или видеокартой, несколько наносекунд или небольшая разница пропускной способности памяти обычно имеют меньшее значение, чем сохранность результата многодневного расчета. В игровом ПК приоритеты могут быть противоположными.

Фото: Raimond Spekking

Как проверить ECC при сборке обычного ПК

Начинать нужно с процессора. В официальной спецификации должно быть прямое указание ECC Support. Формулировка Requires motherboard support означает именно то, что написано: следующий этап проверки переносится на плату.

У платы нужно найти не только слово ECC на странице магазина, а полный раздел Memory в официальной спецификации и руководство. Интерес представляет поддержка ECC UDIMM с включенной коррекцией, а не обычная совместимость с модулем.

Далее подбирается правильный тип памяти. Для настольной платы с UDIMM нужен ECC UDIMM. Серверный DDR5 RDIMM сюда физически не подойдет. Желательно свериться с QVL платы, хотя отсутствие конкретного модуля в QVL не всегда означает несовместимость.

После сборки нужно убедиться, что ECC действительно активна. Проверка одного SPD модуля отвечает только на вопрос, какая память установлена. Она не доказывает работу контроллера в ECC-режиме.

В Linux полезны сообщения EDAC и средства RAS. В серверных ОС дополнительно доступны IPMI и журналы BMC. В Windows проверка зависит от платформы и доступности WHEA-событий. Если производитель платы предоставляет собственный интерфейс диагностики ECC в BIOS, его состояние также следует проверить.

Почему исправленная ошибка полезнее полного молчания системы

Обычная память в исправном компьютере может годами работать без видимых проблем. Из этого нельзя сделать вывод, что ECC исправляла бы огромное количество ошибок. Возможно, она не исправила бы ни одной.

Ценность ECC проявляется в момент отказа. У системы появляется возможность различить корректные данные и определенную категорию повреждений, исправить часть из них и оставить запись о событии.

Это меняет диагностику. Вместо случайного поврежденного архива или необъяснимого падения виртуальной машины администратор может увидеть рост corrected errors на конкретном канале. Повторяемость уже позволяет искать неисправный DIMM, контакт, слот или проблему конфигурации.

В рабочей системе эта информация иногда важнее самого исправления. Постепенно деградирующий компонент можно заменить до некорректируемой ошибки.

Почему ECC не стала стандартом каждого настольного компьютера

У дополнительной защиты есть цена. Требуется более широкий модуль памяти, поддерживающий контроллер, разводка платы, прошивка и тестирование всей платформы. Потребительский рынок одновременно требует высоких частот, низкой цены и огромного выбора модулей.

Для большинства домашних ПК последствия редкой ошибки ниже, чем для сервера базы данных. Перезагрузка игры неприятна, но не равна повреждению финансовой транзакции или многосуточного научного расчета.

Поэтому производители сегментировали платформы. В серверном классе ECC стала практически базовым требованием. В потребительском сегменте поддержка остается выборочной.

С распространением DDR5 грань визуально стала менее понятной из-за On-Die ECC. Технологически она никуда не исчезла: обычный DDR5 модуль и полноценный ECC DIMM по-прежнему решают разные задачи.
